產品名稱：VICTOR 9501絕緣電阻表智能型檢定裝置
- 相關產品
概述
VICTOR 9501絕緣電阻表智能型檢定裝置（以下簡稱裝置）是為高阻表和絕緣電阻表的校準和檢定而設計的，可用于校準和檢定任何工作電壓不超過6KV的高阻表和絕緣電阻表。本裝置是基于十進制高阻箱與現代控制技術相結合的機電一體化產品，可通過裝置前面板觸摸屏操作提供0~5000G?(分辨率1K?)范圍內連續可調的十進制高電阻值，裝置內置高精度電壓、電流測量電路，無需改動外部接線即可對絕緣電阻表的開路電壓、跌落電壓和短路電流進行檢定。
本裝置可按用戶要求設置定點的電阻輸出并可進行補償提高輸出精度，非常適合絕緣電阻表及高阻計生產廠和計量機構使用。
本裝置配備了以太網通信接口可與計算機或PLC（可編程控制器）組成自動測試系統。機箱采用標準5U尺寸可方便的安裝在標準機架內。
* 電阻輸出1KΩ~5000GΩ
* 電壓測量0 ~±6000V
* 電流測量0.00~±10.00mA

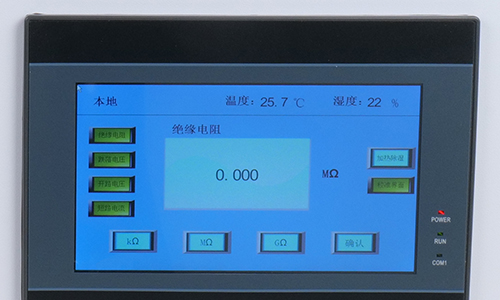

* 7″TFT彩色觸屏，操作簡便、直觀、快速
* 電阻箱內溫度、濕度的測量和顯示
* 自動對電阻箱內進行加熱除濕操作
* 支持定點電阻值輸出一鍵式操作
* 配備以太網通訊接口，可與計算機和PLC組成自動測試系統
電阻輸出精度（電阻箱的指標）
電壓、電流測量精度：±（%讀數+字）
工作環境：23ºC±5ºC，≤75%RH
存儲環境：-10ºC to 55ºC，≤90%RH，海拔：≤2000m（室內使用）
電源指標：交流電源電壓220V±10%，頻率50Hz±1Hz
外型尺寸l×d×h：530mm×440mm×220mm
重量：約20kg
VICTOR 9501絕緣電阻表智能型檢定裝置（以下簡稱裝置）是為高阻表和絕緣電阻表的校準和檢定而設計的，可用于校準和檢定任何工作電壓不超過6KV的高阻表和絕緣電阻表。本裝置是基于十進制高阻箱與現代控制技術相結合的機電一體化產品，可通過裝置前面板觸摸屏操作提供0~5000G?(分辨率1K?)范圍內連續可調的十進制高電阻值，裝置內置高精度電壓、電流測量電路，無需改動外部接線即可對絕緣電阻表的開路電壓、跌落電壓和短路電流進行檢定。
本裝置可按用戶要求設置定點的電阻輸出并可進行補償提高輸出精度，非常適合絕緣電阻表及高阻計生產廠和計量機構使用。
本裝置配備了以太網通信接口可與計算機或PLC（可編程控制器）組成自動測試系統。機箱采用標準5U尺寸可方便的安裝在標準機架內。
* 電阻輸出1KΩ~5000GΩ
* 電壓測量0 ~±6000V
* 電流測量0.00~±10.00mA
* 7″TFT彩色觸屏，操作簡便、直觀、快速
* 電阻箱內溫度、濕度的測量和顯示
* 自動對電阻箱內進行加熱除濕操作
* 支持定點電阻值輸出一鍵式操作
* 配備以太網通訊接口，可與計算機和PLC組成自動測試系統
電阻輸出精度（電阻箱的指標）
|
步進盤阻值 （乘10的N次方Ω） |
步進盤位數 | 精度% | 額定電壓 （電流） |
| N=12 | 4 | 10 | 5000V |
| N=11 | 10 | 10 | 5000V |
| N=10 | 10 | 5 | 5000V |
| N=9 | 10 | 2 | 5000V |
| N=8 | 10 | 1 | 5000V |
| N=7 | 10 | 0.5 | 5000V |
| N=6 | 10 | 0.2 | 2500V |
| N=5 | 10 | 0.2 | 2mA |
| N=4 | 10 | 0.2 | 10mA |
| N=3 | 10 | 0.2 | 10mA |
電壓、電流測量精度：±（%讀數+字）
| 測量功能 | 量程 | 測量范圍 | 分辨力 | 精度 |
|
直流電壓 DCV |
6000V | -6000～6000V | 1V | 0.5%+2 |
|
直流電流 DCI |
10mA | -10.00～10.00mA | 0.01mA | 0.5%+2 |
工作環境：23ºC±5ºC，≤75%RH
存儲環境：-10ºC to 55ºC，≤90%RH，海拔：≤2000m（室內使用）
電源指標：交流電源電壓220V±10%，頻率50Hz±1Hz
外型尺寸l×d×h：530mm×440mm×220mm
重量：約20kg
